加工中心海德汉光栅尺只有一个方向计数维修检测具体方法

加工中心海德汉光栅尺只有一个方向计数维修检测具体方法：加工中心海德汉光栅尺出现只有一个方向计数、反向移动不计数或读数不变，多与读数头、信号电缆或栅尺污染/损伤有关。检测需从A/B相信号波形、相位关系、参考点及电缆通断逐项排查。我们深耕光栅尺维修十多年，拥有多名经验丰富的维修工程师和齐全的测试平台，可完成信号检测、故障定位及修复后全行程验证，快速恢复双向计数。下面分享具体检测方法。

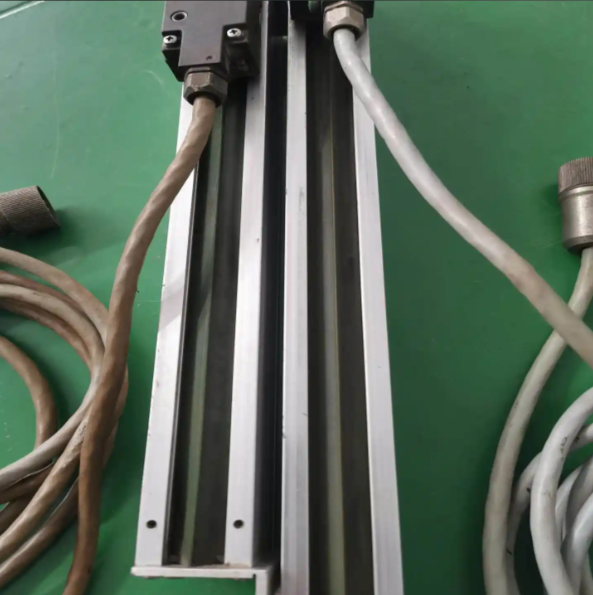

加工中心海德汉光栅尺只有一个方向计数出现原因

1.读数头污染或光路偏移，切削液、油污、铁屑附着在海德汉光栅尺读数头透镜或光栅玻璃上，遮挡了反向移动时的光路，导致其中一路信号接收异常。密封老化后污染物更易侵入，这是现场最高发的诱因。

2. A/B相信号短路或移相不正确，海德汉光栅尺依赖A、B两路相位差90°的信号判断方向。若A、B信号输出之间发生短路，或相位关系被破坏，系统就无法识别反向脉冲，表现为只计一个方向。

3.信号线缆“软断线”或接头接触不良，线缆长期随机床拖拽弯折，海德汉光栅尺内部A相或B相信号线断裂、屏蔽层破损，或接头氧化松动，使反向计数信号在传输中途中断。

4.细分盒/前置放大器或光电接收元件故障，细分模块单路相位输出异常，或海德汉光栅尺读数头内光电池（光电接收元件）局部损坏，都会造成一路信号缺失或幅值不足，无法形成完整的方向判别信号。

加工中心海德汉光栅尺只有一个方向计数维修步骤

1.断电清洁与光路校准。这是最高发的诱因。断电后拆下海德汉光栅尺的读数头，用无尘纸蘸无水乙醇轻擦读数头透镜与光栅玻璃，清除油污和铁屑；随后重新调整读数头与尺身的间隙（通常在0.1–0.3mm），确保平行度良好，排除因反向光路被遮挡导致的信号缺失。

2.检修线缆与接头。重点检查海德汉光栅尺A、B相信号线是否存在内部“软断线”或接头氧化。晃动线缆观察计数是否恢复，打磨氧化插针并重新紧固，确保屏蔽接地可靠，排除信号传输中途单路中断的可能。

3.示波器诊断A/B相信号。海德汉光栅尺通电后手动移动轴，用双踪示波器同时观察A、B两相波形。正常应为幅值相等（1Vpp±10%）、相位差90°±5°的正弦波；若一相缺失或幅值严重偏低，即可锁定读数头内部光电接收元件或前置放大电路的单路故障。

4.排查并更换细分盒或前置放大器。若线缆与光路均正常而信号仍缺相，应检测海德汉光栅尺细分盒的输出相位。确认细分模块或前置放大器单路通道损坏后，更换同型号配件并复测双向脉冲输出，恢复方向判别功能。
