施耐德变频器上电面板无显示故障维修全攻略

施耐德变频器上电面板无显示故障维修全攻略：施耐德 ATV 系列变频器广泛应用于风机、水泵、流水线等自动化场景，是驱动控制核心部件。现场时常出现上电后面板黑屏、无任何文字指示灯，设备无法调试启动，直接造成产线停滞。该故障诱因跨度大，外部缺相、线路问题，或是内部开关电源、主控板损坏都可能引发，很多现场人员直接更换整机，维修成本高、等待周期长。结合多年变频器板级维修实战经验，我们由外至内梳理排查逻辑，区分供电、面板、电源板、主控板各类故障维修人员快速定位故障，降低停产损失。

施耐德变频器上电面板无显示故障常见原因

1.外部输入供电异常。进线电源缺相、电压过低，空气开关、熔断器断路，主回路没有正常供电。即便有部分虚电，施耐德变频器内部无法建立工作电压，直接造成面板无显示。

2.开关电源板损坏。内部开关管、电解电容、保险烧毁，开关电源不起振，无法生成给面板、主控板供电的低压直流电，是施耐德变频器黑屏故障最常见的内部原因。

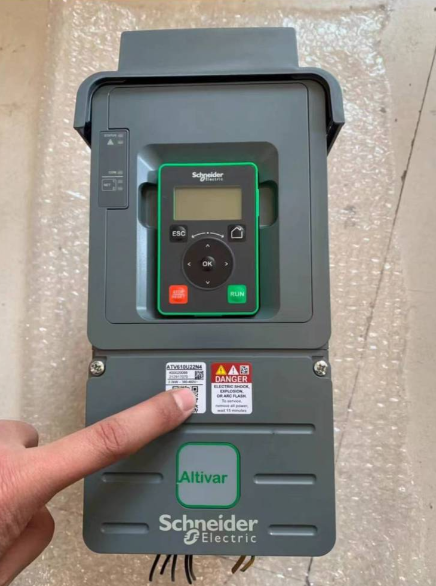

3.操作面板及连接线故障。面板排线松动、氧化断裂，或者面板本身液晶、背光元件损坏，施耐德变频器主板已正常工作，但信号无法传输到面板，表现为施耐德变频器面板黑屏无显示。

4.主控板短路损坏。施耐德变频器主回路击穿造成大电流倒灌，烧毁主控板芯片，主控板无法输出信号。有时伴随打火异味，上电无任何反应，面板完全不亮。

施耐德变频器上电面板无显示故障维修方法

1. 外部供电回路检测。断开施耐德变频器电源，检查进线空开、熔断器是否断路，测量三相输入电压是否正常，排查接线松动、虚接问题，修复外部供电故障后再上电测试。

2. 开关电源板检修。拆开施耐德变频器外壳，目视检查保险、电容有无鼓包烧蚀，使用万用表检测开关管、电阻等器件。损坏元器件直接更换，修复开关电源，建立低压供电。

3. 面板与通讯线路排查。拔插面板排线，清理接头氧化污渍，检查施耐德变频器排线通断；可替换完好面板交叉测试，排线破损或面板元件损坏时，更换对应配件。

4. 主控板检测修复。静态测量主控板有无短路，查看板卡有无烧黑痕迹，修复损坏芯片与线路。全部检修完成后空载上电，观察面板点亮状态，确认功能正常再带负载试运行。
