海德汉HEIDENHAIN光栅尺显示器闪烁故障维修案例借鉴

海德汉HEIDENHAIN光栅尺显示器闪烁故障维修案例借鉴：海德汉光栅尺长期运行后，常出现显示器闪烁、数值跳变的故障，轻则读数不稳定，重则直接中断加工，造成工件报废。该故障诱因较多，我们公司有专门的维修检测平台，旗下有三十多位维修工程师，维修经验丰富，10月12日上午我们工程师就完成了一起海德汉光栅尺显示器闪烁故障的抢修。

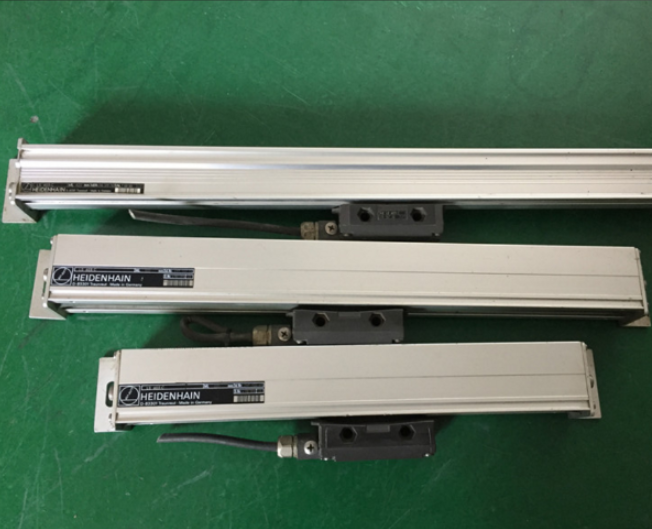

海德汉HEIDENHAIN光栅尺显示器闪烁故障常见原因

1.光栅尺尺身污染划伤。切削液、金属铁屑、油污附着在光栅尺尺带上，或者尺面意外划伤污损，海德汉光栅尺读数头读取莫尔条纹信号减弱、失真，造成显示器数值闪烁跳变，是车间环境下最高发诱因。

2.读数头光源老化。海德汉光栅尺读数头内部发光LED长期使用光强衰减，光电接收管性能下降，输出正弦信号幅值不足，细分电路无法稳定辨向，显示数值来回跳动，常伴随读数精度下降。

3.信号传输线缆异常。海德汉光栅尺信号线缆长期往复弯折，铜芯断裂、屏蔽层破损，航空插头松动氧化，高频差分信号传输受电磁干扰，导致显示闪烁不稳，晃动线缆时故障现象会加重或消失。

4.供电与数显单元故障。海德汉光栅尺工作电源电压偏低或纹波过大，稳压元件老化；数显表内部信号处理电路、显示驱动板元件损坏，即使输入信号正常，海德汉光栅尺显示端也会出现闪烁、缺笔、数值漂移等现象。

海德汉HEIDENHAIN光栅尺显示器闪烁故障维修步骤

1.断电清洁尺身与读数头。停机断电，使用专用无尘纸搭配无水酒精擦拭海德汉光栅尺尺带、读数头光学窗口，清除铁屑、切削液油污，检查尺面有无划伤，若出现不可逆损伤则评估更换尺带。

2.检测信号传输线路。检查海德汉光栅尺电缆外皮有无破损，晃动线缆观察故障变化，清理航空插头氧化层，紧固接头。用仪器检测线缆通断与屏蔽性能，铜芯断线、屏蔽失效需更换配套信号线。

3.测量供电并检修读数头。上电检测海德汉光栅尺供电电压，排查电压跌落、纹波过大问题。信号幅值偏低时拆解检测读数头，对老化LED、光电接收器件进行更换，恢复信号采集能力。

4.检修数显单元并整机调试。海德汉光栅尺外部硬件排查无误仍闪烁，则检修数显表驱动与信号处理板。全部修复后重新装配，移动滑台全程测试读数，确认显示稳定无跳变，校验机床精度后投入生产。
