秋山工业印刷机电路板故障维修详细排查指南
2022-10-28
2022-10-28
秋山工业印刷机电路板故障维修详细排查指南:排除秋山工业印刷机电路板故障通常是一个挑战,尺寸、层数、信号分析和组件类型等因素往往起着重要作用。秋山工业印刷机电路板一般需要专门的设备来正确排除故障。在故障排查开始之前,需要注意的是,若您没有相关排查经验,请不要自行拆卸机器对电路板进行排查,这很可能对秋山工业印刷机造成二次伤害。下面就让我们一起来看看秋山工业印刷机电路板故障排查的步骤以及方法。
选择合适的排查工具
大多数基本的秋山工业印刷机电路板故障排除只需要几个工具。通用的工具是万用表。然而,根据秋山工业印刷机电路板的复杂性和具体问题,可能还需要LCR表、示波器、电源和逻辑分析仪来深入研究电路的工作行为。
进行目视检查

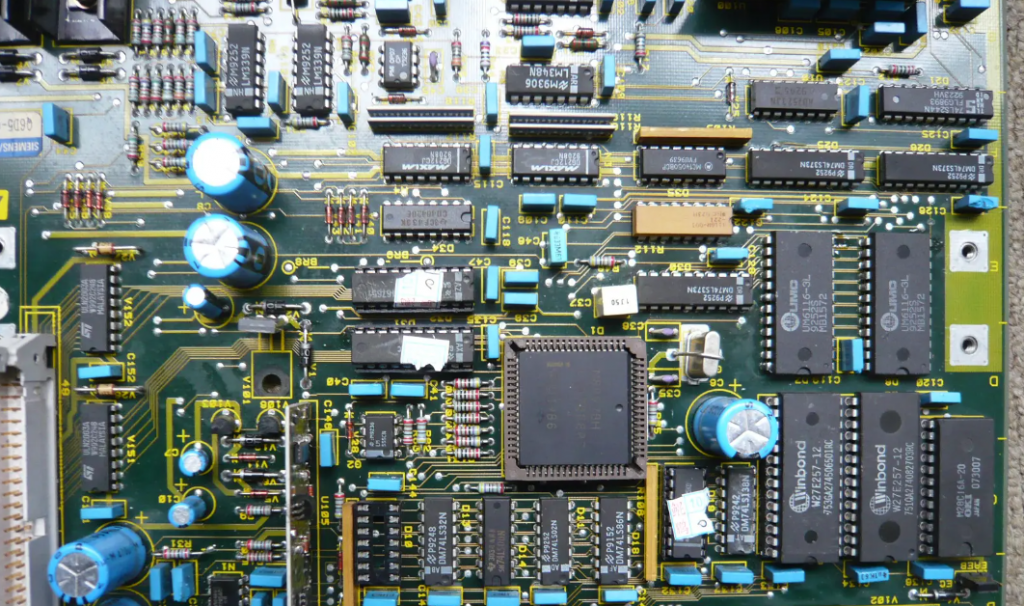

目视检查秋山工业印刷机电路板会发现更明显的问题,包括重叠走线、烧坏组件、过热迹象和组件缺失。一些因电流过大而损坏的烧焦组件不容易看到,但放大的目视检查或气味可以表明存在损坏的组件。膨胀的元件是问题的另一个良好指标,特别是对于电解电容器。
进行物理检查
除了目视检查之外,还有一个步骤是将电源施加到电路上的物理检查。通过触摸秋山工业印刷机电路板表面和电路板上的组件,无需使用昂贵的热像仪即可检测热点。当检测到热元件时,用压缩罐装空气冷却它,以测试元件在较低温度下的电路运行情况。
触摸供电电路时,请采取一些预防措施。确保任何时候只有一只手与电路接触,以防止潜在的致命电击穿过您的心脏。如果可能的话,在带电电路工作时,将一只手放在口袋里是一个很好的技术,以防止这种冲击。确保断开所有接地的潜在电流路径,例如脚或非电阻接地带,以减少电击危险。触摸电路的各个部分也会影响电路的阻抗,这恐怕会影响系统的行为,因而确定电路中还要额外电容方可正常运行的位置。
进行分立元件测试
测试每个单独的组件通常是秋山工业印刷机电路板故障排除的有效技术之一。使用万用表或 LCR 表测试每个电阻器、电容器等元件。如果元件注册小于或等于规定的元件值,则元件通常良好。如果元件值较高,则表明元件损坏或焊点损坏。使用万用表上的二极管测试模式检查二极管和晶体管。节点分析是另一种选择,它允许通过向单个组件通电并测量其电压与电流响应来对组件进行无源测试。
进行集成电路测试

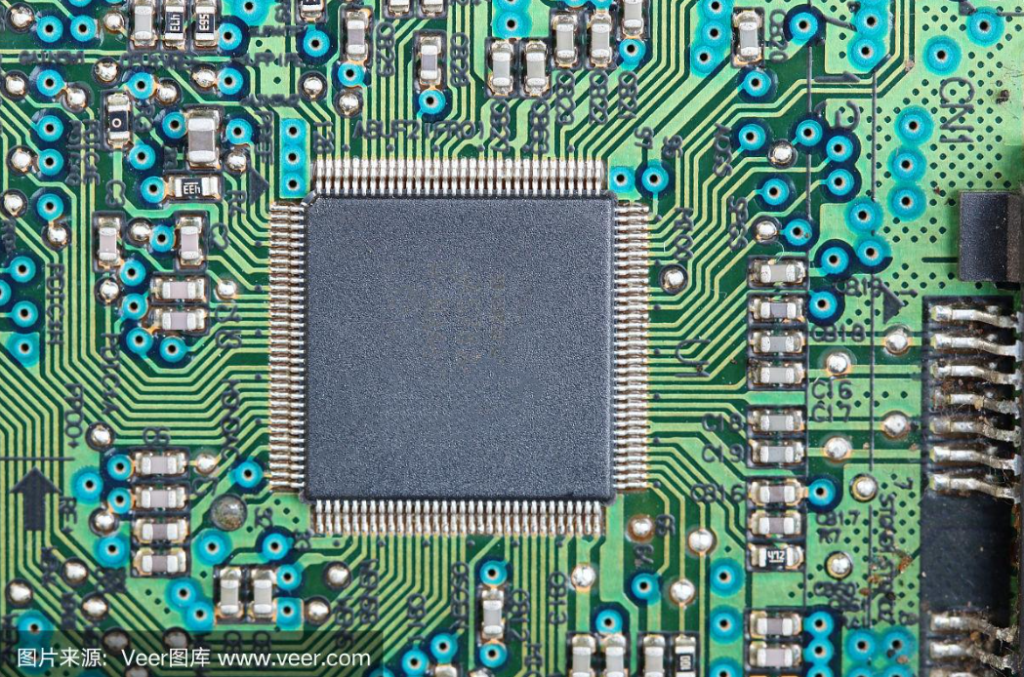

要检查的最具挑战性的组件是IC。大多数可以通过标记轻松识别,许多可以使用示波器和逻辑分析仪进行操作测试。然而,各种配置和PCB设计中的专用IC数量可能使测试具有挑战性。将电路的行为与已知良好的电路进行比较通常是一种有用的技术,应该有助于突出异常行为。
