AE射频电源故障维修分析
2022-04-23
2022-04-23
AE射频电源故障维修分析:演出必须继续! 电涌、雷击和纯粹的组件老化都是我们的广播公司客户经常遇到的问题——尤其是他们的AE射频电源损坏。保持良好的备份是确保节目继续进行的关键!良好的浪涌保护也有助于防止灾难。了解在何处以及如何获得快速可靠的射频电源维修、监视器和信号分析仪维修也很关键!

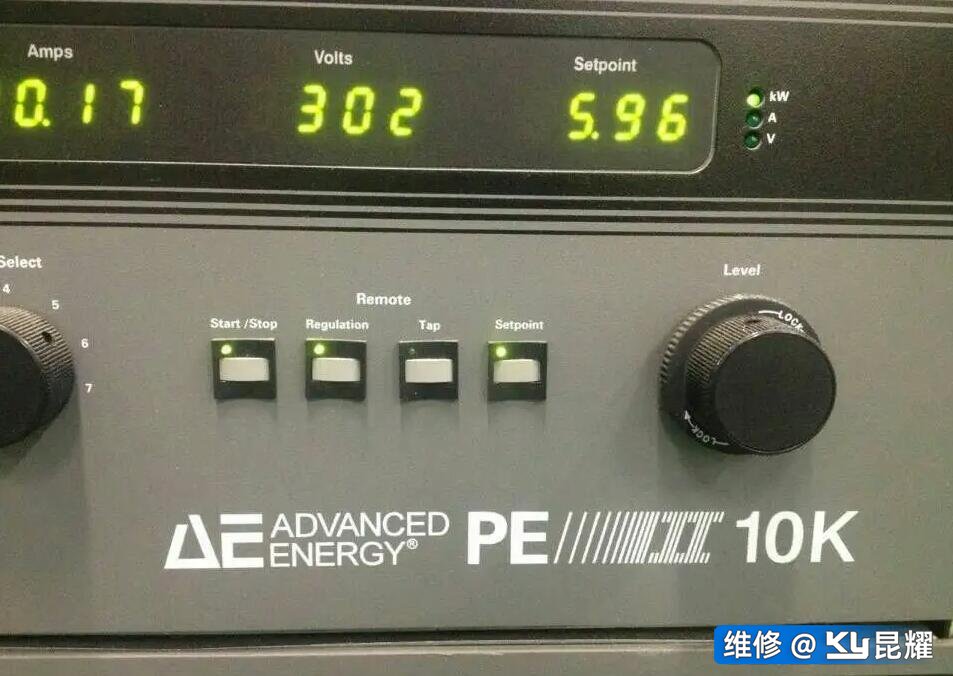

这些图中损坏的电视广播射频电源只是来我们这里维修的众多射频电源中的两个。
这款AE射频电源因“低电压”问题进行维修。老化的组件——主要是输出模块是问题所在。射频电源概念装置PSC221/出现“无电压输出”问题。更换损坏的组件,包括电容器和电阻器。两台设备均已成功维修、清洁、测试并重新投入广播业务!
我们的技术团队已经为来自美国和加拿大的超过88家客户提供设备评估和维修服务!服务的显示器、信号分析仪和射频电源品牌包括 ELO、Barco、APC、Harris、Vincent、Power One、Lambda、Pioneer Magnetics、Ross、Agilent、Hitron、Emacs、TK Power、Switching Power、ASTEC、3M Microtouch、Nortech Engineering、 Mean Well、Jeta Power Systems、Vicor、Ablecom、Tectrol、Harmer Simmons、Sony、Technology Dynamics、Tektronix、Todd Products、AcBel、Sincho、Deltron、Vinten 等。
除非您是因设备故障或损坏而无法继续播放的人,并且没有可用的备份,否则这一切听起来都不是很戏剧化!确实,有时损坏太严重或修复起来不划算。但是这些广播公司的射频电源、监视器和信号分析仪中的大多数都是可以修复的。
AE射频电源故障维修排查:
这是很多客户的疑问。这完全取决于您或您的团队拥有的技能以及您处理问题的时间。如果您有技能、防止受伤的安全知识和时间,那么故障排除可能就在眼前。如果没有,请停止阅读此处并致电您的射频电源维修站!
AE射频电源无处不在,没有它们几乎没有任何东西可以运行。射频电源单元是任何自动化系统中最关键的组件之一。射频电源经常出现间歇性问题并且功率低。或者,有时它们只是简单地“死”或“没有输出”。
您可能会看到直流AE射频电源上的“错误”LED 已打开。然后,您的任务是确定问题是射频电源、输入射频电源电压还是设备需求侧的负载变化。
此时您可以测量线路输入电压,并查看检查结果。然后您可以检查直流输出电压。现在,如果您有备用AE射频电源,您可以将坏的 PSU 换成已知良好的替换单元。如果一切正常,你就会知道是那个射频电源。
仍然有问题?你有示波器吗?如果是这样,请考虑使用示波器检查 PSU 的输入和输出波形。将示波器连接到射频电源的交流线路输入端子,检查输入波形是否有波动、失真或丢失。您想看到交流线路电压是一个完美的正弦波。如果AE交流射频电源电压良好,您现在可以考虑检查直流输出电压。
如果仍然没有明显问题,您可以尝试检查 PSU 的输入和输出波形随着时间的推移。这可以告诉您故障出在交流射频电源中,而不是 PSU 中。还是没有问题?然后,您需要检查射频电源 (PSU) 的直流输出电压,方法是在其中一根AE直流射频电源导体上放置一个夹子,并将夹子连接到示波器的通道 A。然后将通道 B 连接到射频电源的直流输出电压。您可以绘制随时间变化的输出电流和电压。
考虑到负载电流可能会在不同的时间超过射频电源的最大额定值,从而导致其掉线。接下来考虑看看什么可能会消耗过多的电流。或者,也许您只需要更大的AE射频电源!如果您已经完成了所有这些并且仍然卡住,那么是时候寻求一些专业帮助了!
AE射频电源故障维修公司:如果您认为需要维修射频电源,请先检查您的设备是否仍在保修期内。如果是这样,请联系 OEM 进行维修。如果它超出保修期,希望你有一个去维修中心。如果没有,请联系昆耀自动化,了解它们是否适合您的公司和您的特定维修需求。他们应该为您损坏的射频电源、监视器、信号分析仪和其他设备提供免费评估,并免费提供维修报价(没有工作台费用!)。如果要求,他们还应提供维修报告,并提供至少3个月的良好保修,涵盖零件和人工。
