施耐德触摸屏上电烧保险维修经验总结
2025-04-25
2025-04-25

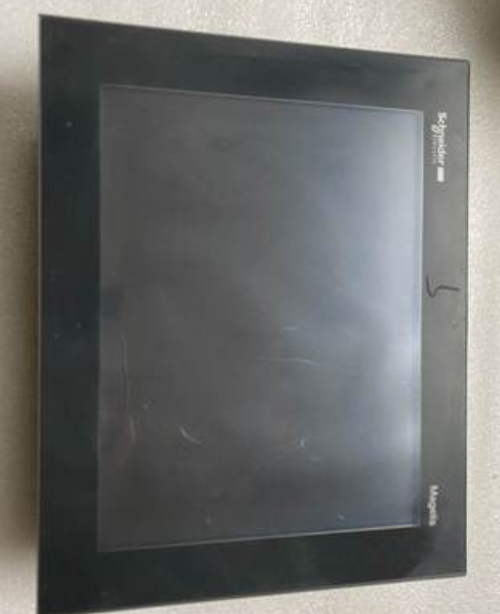

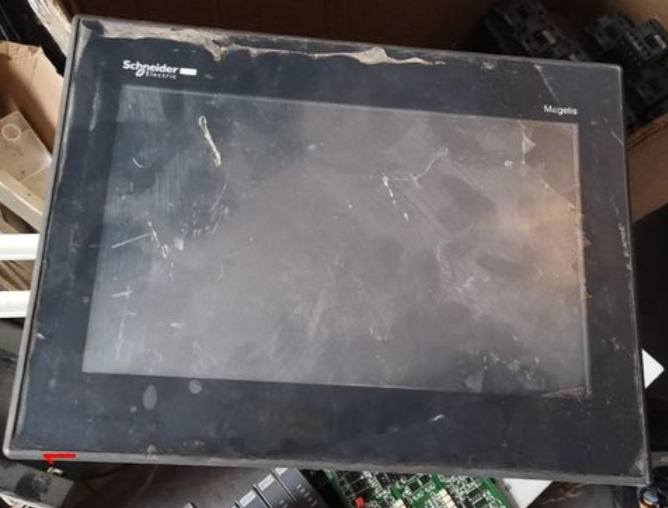

施耐德触摸屏上电烧保险维修经验总结:4月23日上午我们接到一个河北石家庄的客户的电询,工厂使用的施耐德触摸屏出现了上电烧保险的问题,客户联系了几家表示不能修之后才联系到我们,我们技术人员线上做了初步判断,确定能修之后让客户将故障机器寄到我们公司进行进一步维修处理。我们公司成立多年处理过多起棘手施耐德触摸屏故障的维修,有较为丰富的经验,值得信赖。
施耐德触摸屏上电烧保险故障原因
1.电源电路异常:施耐德触摸屏电源适配器输出电压不稳或输入电压超出设备额定范围,可能导致保险丝过载熔断。
2.内部电路短路:主板上电容鼓包、电阻熔断、芯片烧毁等元件损坏,或电路板设计缺陷导致局部短路,会直接引发施耐德触摸屏的保险丝熔断。
3.负载电流过大:驱动电路异常或负载元件故障,如背光灯、触摸传感器的故障,可能导致电流超过施耐德触摸屏的保险丝额定值。
4.保险丝选型不当:若施耐德触摸屏的保险丝额定电流过小,无法承受设备正常启动时的瞬时电流,可能频繁熔断。
施耐德触摸屏上电烧保险维修基本方法步骤
1.断电与安全检查:立即切断电源,防止触电或短路扩大。检查施耐德触摸屏的电源线及接口是否存在破损、松动或接触不良,避免因线路问题导致电流异常。
2.保险丝更换与初步测试:选用同规格保险丝进行更换,确保施耐德触摸屏的熔断电流与设备匹配。更换后短暂通电,观察是否再次熔断。若立即熔断,说明存在持续性短路或过载。
3.电源电路检测:使用万用表测量施耐德触摸屏的输入电压,确认是否符合设备额定范围。检查电源适配器输出是否稳定,避免因供电异常引发保护机制误动作。
4.主板及负载排查:拆解施耐德触摸屏,观察主板是否有烧焦痕迹、电容鼓包或元件过热现象。用万用表检测主板电源路径电阻,确认无短路点。逐步断开非必要外设(,通过分段排除法定位具体故障模块。
5.元件级维修与验证:若发现施耐德触摸屏的元件损坏,需更换同型号配件。修复后重新安装保险丝,进行带载测试,观察设备运行稳定性及散热情况,确保故障彻底排除。
6.预防性维护:建议定期清洁施耐德触摸屏的内部灰尘,保持散热通道畅通。检查施耐德触摸屏的工作环境温度、湿度是否符合规范,避免因环境因素导致元件寿命缩短。
